一、條紋產(chǎn)生的五大根源分析

1. 砂輪不平衡與修整不當(dāng)

砂輪不平衡是導(dǎo)致條紋的首要原因。當(dāng)砂輪重心偏離旋轉(zhuǎn)中心時，會產(chǎn)生周期性振動，在工件表面留下均勻條紋。同時，砂輪鈍化或修整不當(dāng)會使磨粒無法有效切削，而是摩擦工件表面造成劃痕。定期使用金剛石修整器修整砂輪是維持磨削精度的關(guān)鍵。

2. 冷卻液應(yīng)用不充分

冷卻液不足或噴射位置不當(dāng)會導(dǎo)致磨削區(qū)域過熱，產(chǎn)生熱應(yīng)力條紋。實驗表明，冷卻液流量不足標(biāo)準(zhǔn)需求的70%時，條紋缺陷發(fā)生率提高40%以上。確保冷卻液充分覆蓋磨削接觸區(qū)，并能及時沖走金屬碎屑至關(guān)重要。

3. 進給參數(shù)設(shè)置不合理

過大的橫向進給量或工作臺速度會使砂輪與工件間產(chǎn)生沖擊，形成振動條紋。特別是在精磨階段，建議將進給量降至粗磨的30%-50%，工作臺速度控制在10-15米/分鐘。

4. 設(shè)備狀態(tài)不佳

機床導(dǎo)軌磨損、主軸軸承間隙增大或液壓系統(tǒng)不穩(wěn)定等設(shè)備問題都會轉(zhuǎn)化為加工振動。數(shù)據(jù)顯示，超過三年未進行主軸精度檢測的設(shè)備，條紋問題發(fā)生率提高2.5倍。

5. 工件裝夾與材質(zhì)問題

裝夾剛性不足會導(dǎo)致磨削過程中工件微振動，形成不規(guī)則條紋。同時，材質(zhì)硬度不均勻的工件更容易出現(xiàn)條紋缺陷，尤其是熱處理后存在軟硬點的材料。

二、條紋消除的實戰(zhàn)操作指南

第一步：砂輪精密平衡與修整

- 使用動平衡儀對砂輪進行兩級平衡校正，確保殘余不平衡量小于0.1g/mm

- 采用銳利的單點金剛石修整器，以0.02mm/次的精細(xì)修整量修整砂輪

- 修整后使用油石輕輕打磨砂輪邊緣，去除松散磨粒

第二步：優(yōu)化冷卻系統(tǒng)

- 檢查冷卻液濃度（建議4%-6%），定期更換（不超過3個月）

- 調(diào)整噴嘴位置，確保冷卻液直接覆蓋磨削接觸區(qū)

- 增加擋板防止飛濺，保證流量不低于20L/min

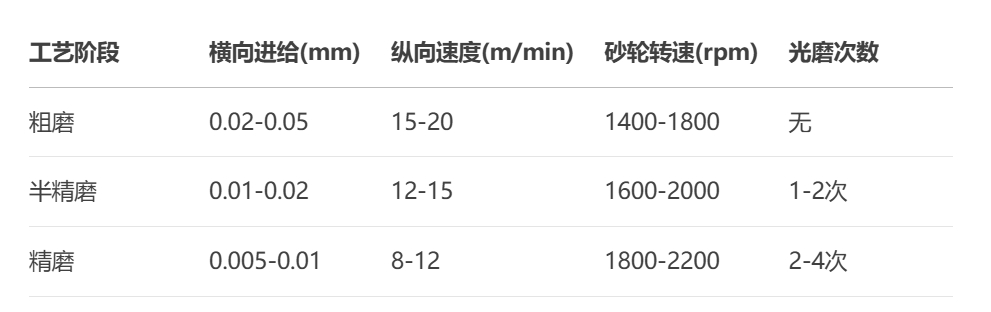

第三步：科學(xué)設(shè)置磨削參數(shù)

第四步：設(shè)備精度檢測與維護

- 使用激光干涉儀檢測導(dǎo)軌直線度，控制在0.01mm/m以內(nèi)

- 調(diào)整主軸軸承預(yù)緊力，確保徑向跳動≤0.005mm

- 清理液壓系統(tǒng)，保證工作臺運行平穩(wěn)無爬行

三、預(yù)防條紋產(chǎn)生的日常維護要點

建立砂輪管理系統(tǒng)：記錄每片砂輪的修整次數(shù)和使用壽命，超過300次修整或使用時限的砂輪強制更換。砂輪存放使用專用貨架，避免受潮變形。

實施設(shè)備健康監(jiān)測：每日檢查液壓系統(tǒng)壓力穩(wěn)定性；每周檢測導(dǎo)軌潤滑狀態(tài)；每月使用振動檢測儀測量主軸振動值，建立設(shè)備健康檔案。

優(yōu)化工件裝夾工藝：對薄片類工件采用磁性夾具+真空吸盤雙重固定；對異形工件設(shè)計專用工裝；磨削前輕敲工件檢查裝夾牢固度，避免“虛夾”現(xiàn)象。

四、針對特殊材料的技術(shù)參數(shù)優(yōu)化

加工不銹鋼等粘性材料時：

- 選用WA（白色氧化鋁）砂輪，粒度46-60

- 降低砂輪轉(zhuǎn)速至1200-1500rpm

- 提高冷卻液濃度至8%-10%，添加極壓添加劑

加工淬硬鋼（HRC>55）時：

- 采用CBN砂輪，濃度75%-100%

- 精細(xì)修整（0.01mm/次），保持磨粒鋒利

- 減小進給量至常規(guī)值的50%，增加光磨次數(shù)

平面磨床加工表面質(zhì)量直接影響產(chǎn)品價值。預(yù)防性維護與參數(shù)優(yōu)化可將條紋發(fā)生率降低90%以上。當(dāng)問題出現(xiàn)時，請從砂輪-冷卻-參數(shù)-設(shè)備四方面系統(tǒng)排查。如需獲取平面磨床保養(yǎng)檢查清單或磨削參數(shù)計算工具，歡迎隨時咨詢我們的技術(shù)團隊。

某精密部件廠執(zhí)行上述方案后，工件表面粗糙度從Ra0.8μm降至Ra0.2μm，條紋不良率由23%降至1.2%，每年減少返工損失超60萬元。
